[오토캐드]text, dtext, mtext 차이점



안녕하세요 참새입니다!



오늘은 도면에 글씨를 입력하는 기능을 알아볼거에요



텍스트를 입력하는 명령어는 크게 2가지가 있는데



DTEXT, MTEXT 이렇게 2가지 입니다



어떤 상황에서 어떤걸 사용해야하는지, 그 차이점과 장점을 알려드리겠습니다!

반응형

---

DTEXT

먼저, DTEXT 명령어에요



아 그전에! TEXT 라는 명령어가 있는데 TEXT와 DTEXT는 같은 기능입니다



왜 나눠져있는지 모르겠네 여기서는 DTEXT라고 하겠습니다



DTEXT 명령어를 실행시켜줄게요

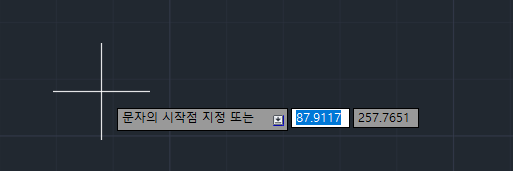

이렇게 시작점을 입력하라고 뜨는데



문자가 시작되는 곳의 위치를 입력해주면 됩니다



직접 클릭으로 지정해도되고 좌표를 입력해도 됩니다



문자를 입력하면

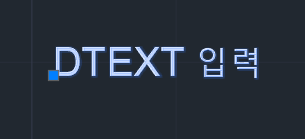

좌측 하단에 파란색 삽입점이 스냅으로 잡혀요



저 위치를 지정해주는겁니다



아무튼, 명령어를 실행시키고 시작점을 입력하면



문자의 높이를 입력하라고 해요



여기서 문자의 높이는 문자크기입니다





20을 입력하면 높이20mm로 입력돼요



다음은 문자의 회전각도를 입력합니다

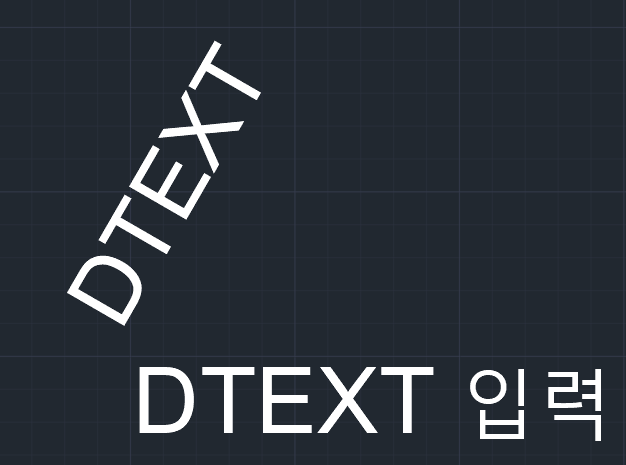

0도라고 입력하면 일자로 쭉 써지고



예를들어 60도라고 해볼게요



이런식으로 X축과 60도의 각으로 입력이 됩니다



여기서 말하는 각도가

이것처럼 글자 자체의 기울기각도는 아니니 혼동하시면 안됩니다



저 글씨기울이기 기능은  MTEXT 기능입니다



아무튼 각도지정까지 끝났으면 쓰고싶은 텍스트를 입력하면 됩니다



팁을 드리자면



텍스트를 두 줄 이상으로 입력하는 경우

하나의 큰 텍스트로 입력이 되는 것처럼 보이지만



입력하고나서 선택해보면



이렇게 한 줄에 하나씩 총 두개의 삽입점이 나타납니다



DTEXT는 한줄만 하나의 텍스트로 인식해요



그래서 이후에 텍스트의 위치를 변경할 때 조금의 번거로움이 있을 수 있습니다



끝!

---

MTEXT

자, 이제 MTEXT 기능이에요



MTEXT 기능을 실행해볼게요

DTEXT와 벌써 다르죠?



MTEXT는 텍스트를 입력할 공간을 미리 지정합니다



그래서 이렇게 텍스트를 입력할 공간의 두 구석을 지정해주는데

이렇게 반대쪽 구석을 지정하면



' 이 공간에 텍스트를 삽입하겠다 ' 라는 뜻이 됩니다



그런데 함정이 있어요



상자 구석에 abc 라고 예시가 보이시죠??



텍스트가 우측 위쪽을 기준으로 입력되기 시작한다는 뜻이에요



이건 텍스트의 자리맞추기(삽입점) 위치가

"맨 위 왼쪽" 으로 설정되어있기 때문입니다



저건 수정해주면 되니까 크게 문제되지 않아요



아무튼!



이제 글씨 크기를 정해줘야겠...는데



바로 입력칸으로 넘어갑니다



여기서부터가 DTEXT랑 가장 다른점이에요



위쪽에





이렇게 생긴 문자편집기가 생겼을거에요



여기서 문자의 모든 것을 편집할 수 있어요



글자 스타일, 주석, 글씨크기, 두껍게, 기울이기, 밑줄, 윗줄, 레이어, 열맞춤 등등



거의 한글문서 편집하듯 다양하게 설정할 수 있습니다



그리고 MTEXT에서는 명령어 하나를 하나의 텍스트로 인식하기 때문에



이렇게 여러줄도 삽입점이 하나밖에 생성되지 않아요



그리고 제가 생각하는 MTEXT의 가장 큰 장점이 뭐냐면

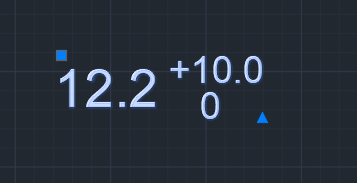

이런 윗첨자 아랫첨자를 가진 치수를



아주 간단하게 만들 수 있다는거에요



이 부분은 치수입력 편에서 더 세세하게 다루겠습니다
